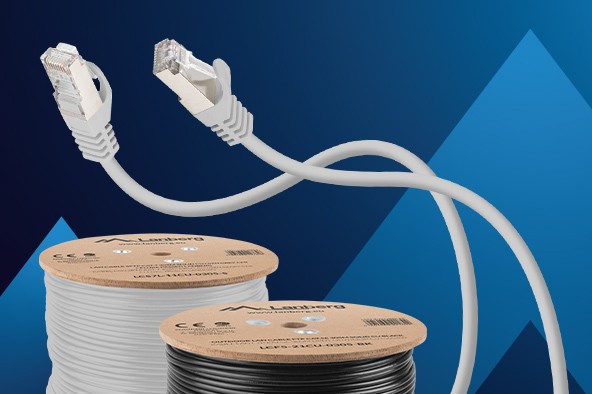

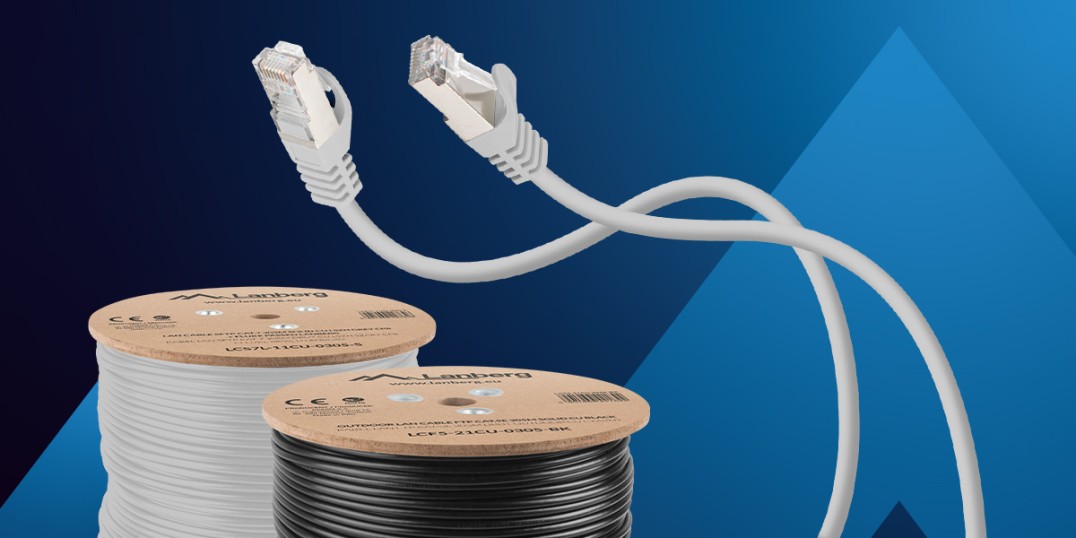

Káble LAN, prepojovacie káble a krutá realita
Moderné siete musia zvládnuť čoraz viac. 1 Gb/s je teraz absolútne minimum a 10 Gb/s už nie je vyhradené pre serverovne. Okrem toho máte prístupové body Wi-Fi 6/6E, telefóniu VoIP, kamery 4K, systémy kontroly prístupu. Každé z týchto zariadení generuje prevádzku - a často tiež čerpá energiu cez PoE.
Trh s káblami a prepojovacími káblami je obrovský. Renomovaní výrobcovia stoja vedľa no-name značiek a všetci vyzerajú podobne - na plášti je uvedená kategória, typ tienenia, niekedy logo. Problémom je, že potlač je len deklaráciou. Niektoré káble naozaj spĺňajú požiadavky ISO/IEC alebo TIA, niektoré sa sotva škriabu na spodnú hranicu parametrov a niektoré ich jednoducho vôbec nedosahujú.
Pre inštalatéra je to kľúčový problém. Navrhnete sieť 10 Gb/s, nainštalujete kabeláž Cat.6A, všetko vyzerá profesionálne. Potom sa ukáže, že dochádza k chybám prenosu, poklesu rýchlosti, problémom s PoE s vyšším výkonom. Na papieri je všetko v poriadku, ale v praxi má zákazník sťažnosť. Veľmi často je vinníkom jednoducho kábel, ktorý neposkytuje to, čo sľubuje potlač na obale.
Prečo nestačí potlač na plášti Cat.6/6A
Výkon kábla sa odvíja od konkrétnych elektrických parametrov meraných v definovaných frekvenčných rozsahoch. Najdôležitejšie sú útlm signálu (Attenuation), presluchy na blízkom a vzdialenom konci (NEXT, FEXT), spätné straty, oneskorenie šírenia a - pokiaľ ide o PoE - odpor slučky DC a vyváženie párov. Až kompletné meranie týchto hodnôt ukáže, či kábel skutočne zvládne prenos 10 Gb/s s primeranou bezpečnostnou rezervou.
Lacné káble často nespĺňajú rezervy pri vyšších frekvenciách. Teoreticky sú Cat.6, ale v praxi sotva dosahujú spodné hranice normy - alebo ich nespĺňajú vôbec. Žiadna rezerva znamená, že sieť môže dnes fungovať dobre, ale akákoľvek zmena podmienok môže vyvolať problémy.
Preto v profesionálnych inštaláciách nestačí pozrieť sa na výtlačok. Každé spojenie by sa malo overiť certifikačným testerom, ktorý potvrdí skutočné parametre.
Spoločnosť Fluke Corporation - priemyselný štandard v oblasti testovania kabeláže
Spoločnosť Fluke Corporation je celosvetovým lídrom v oblasti profesionálnych meracích a diagnostických prístrojov. V oblasti štruktúrovanej kabeláže sú testery Fluke už roky referenčným bodom. Sieťový priemysel ich považuje za zlatý štandard - ak je kábel "Fluke-passed", je to skutočný technický argument podložený meraniami. Tester Fluke sa používa na certifikáciu kabeláže podľa medzinárodných noriem, ako sú ISO/IEC 11801 alebo TIA-568.
Fluke DSX-602 v praxi
Prístroj DSX-602 je analyzátor na certifikáciu medenej kabeláže. Podporuje krútené páry od Cat.3 po Cat.6A, pracuje do frekvencie 500 MHz a umožňuje certifikáciu Cat.6A pre 10 Gigabit Ethernet za približne 10 sekúnd na spoj. Testovanie je rýchle, rozhranie je prehľadné a pokročilá diagnostika HDTDX/HDTDR umožňuje presne lokalizovať miesto poškodenia alebo zdroj problému.
Ako testujeme káble a prepojovacie káble Lanberg?
V spoločnosti Lanberg sa každá séria káblov a prepojovacích káblov určených na profesionálne inštalácie podrobuje prísnemu testovaniu pomocou prístroja Fluke DSX-602. Nejde o marketingový postup - je to overenie, či výrobok skutočne spĺňa deklarované parametre.
Tento proces vyzerá takto. Najprv tester nakonfigurujeme - vyberieme príslušnú normu (ISO/IEC 11801 alebo TIA-568) a kategóriu kábla. V závislosti od typu testu použijeme špecializované kanálové adaptéry alebo adaptéry trvalého spoja. V prípade prepojovacích káblov testujeme hotový kábel ukončený zástrčkami RJ45 na oboch koncoch - tester kontroluje celý súbor elektrických parametrov presne tak, ako pri kompletnom kanáli.
Spustíme test a do niekoľkých sekúnd dostaneme výsledok PASS alebo FAIL. Na obrazovke vidíme kľúčové parametre: útlm, presluchy NEXT a FEXT, spätné straty, dĺžku spojenia a parametre súvisiace s PoE. Výsledok PASS znamená, že kábel spĺňa požiadavky normy pre danú kategóriu. Dôležitá je aj rezerva - čím je vyššia, tým väčší priestor máte do budúcnosti.
Ak kábel v teste nevyhovie, diagnostika DSX-602 lokalizuje problémovú oblasť. Na grafe presne vidíme, kde je anomália signálu, drvenie alebo zle ukončená zástrčka. To nám umožňuje rýchlo korigovať výrobný proces a zabezpečiť, aby každá dávka spĺňala požiadavky.
Výsledky exportujeme do systému LinkWare a vytvárame správy s podrobnými meraniami, grafmi a maržami. Táto dokumentácia je k dispozícii našim obchodným partnerom a inštalatérom - dôkaz, že parametre káblov Lanberg nie sú vytiahnuté zo vzduchu.
Prečo sú káble Lanberg testované spoločnosťou Fluke skutočnou výhodou?
Ak inštalujete káble Lanberg s potvrdením testov Fluke, máte technickú istotu o parametroch. Viete, že kábel zvládne rýchlosť 10 Gb/s, pretože bol zmeraný a prešiel certifikáciou. To znamená menej porúch a menej reklamácií - menej problémov s rýchlosťou, prerušovanými spojeniami alebo nestabilným PoE. Ušetríte čas, pretože sa nemusíte vracať na miesto a hasiť požiare po spustení systému do prevádzky.
Pre inštalatéra to znamená aj väčšiu dôveryhodnosť v očiach koncového zákazníka. Namiesto toho, aby ste ich žiadali, aby vám verili na slovo, môžete ukázať správu o teste. Zákazník vidí, že jeho sieť bola zmeraná, overená a spĺňa parametre - to buduje dôveru a uľahčuje prijatie.
Spoločnosť Lanberg testuje svoje káble Cat.6 a Cat.6A a prepojovacie káble pomocou zariadenia DSX-602 v súlade s normami ISO/IEC a TIA. Každá séria určená pre náročné inštalácie - kancelárie, dátové centrá, priemyselné objekty - má zdokumentované výsledky meraní. Je to záruka, že inštalácia bude fungovať podľa návrhu, bez prekvapení.
Zhrnutie
Nie všetky káble na trhu sú rovnaké. Potlač plášťa Cat.6 alebo Cat.6A je len deklaráciou výrobcu - skutočným potvrdením kvality je test vykonaný certifikačným testerom. Spoločnosť Lanberg používa tester Fluke DSX-602, ktorý zaručuje, že káble skutočne spĺňajú požiadavky na deklarovanú kategóriu a šírku pásma.
Ak chcete mať istotu, že vaša inštalácia bude fungovať podľa návrhu, vyberte si káble a prepojovacie káble Lanberg s dokumentovanými testami Fluke. Menej problémov, menej reklamácií, viac spokojných zákazníkov. Kontaktujte nás, ak potrebujete poradiť s výberom kabeláže alebo si chcete pozrieť vzorové protokoly o testoch.
