Ako vybrať správnu stojanovú skriňu pre váš projekt?
Výber regálovej skrine je rozhodnutie o infraštruktúre, nie o "kúpe kusu nábytku". Správny model ovplyvňuje stabilitu siete, teplotu zariadení, ergonómiu obsluhy, fyzickú bezpečnosť a skutočné TCO - celkové náklady na vlastníctvo počas celého životného cyklu inštalácie. Skriňa rozhoduje o tom, či výmena prepínača bude trvať 5 minút alebo pol dňa; či sa UPS a kabeláž dajú viesť logicky, alebo budú neustále narážať do dverí; či rezerva priestoru a výkonu bude postačovať na rast, alebo sa každý upgrade skončí prestavbou stúpačky.
V praxi sa správna voľba nerieši podľa toho, "koľko U a do akej hĺbky". Rovnako dôležité sú: pracovné prostredie (SOHO, kancelária, serverovňa, laboratórium/AV - teda laboratóriá a audio-video systémy: konferenčné miestnosti, štúdiá/vysielanie, vzdelávanie, digitálna signalizácia; kde záleží na tichej prevádzke, rýchlej rekonfigurácii a jednoduchom prístupe spredu/zadu k zariadeniam, ako sú matrice HDMI/SDI/HDBaseT, procesory DSP, zosilňovače, mixéry, enkodéry/rekordéry, prehrávače signalizácie a riadiace jednotky), hustote napájania (PoE, NVR, servery), logistike káblov (polomery ohybu, vertikálne/horizontálne vedenie), distribúcii napájania (1U/0U PDU, výkonová rezerva), akustike a možnosti bočného a zadného servisu. Najčastejšie problémy vyplývajú z nedostatočného priestoru - U, hĺbky, napájania a chladenia - a z neuváženej schémy správy káblov. Pozývame vás k prečítaniu nášho článku, v ktorom sa pokúsime rozptýliť všetky pochybnosti.
Čo presne je racková skriňa?

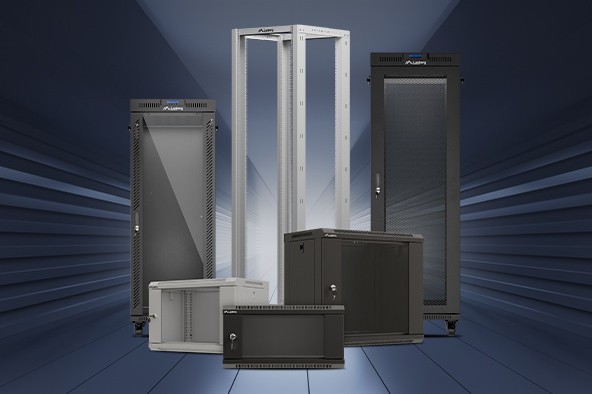

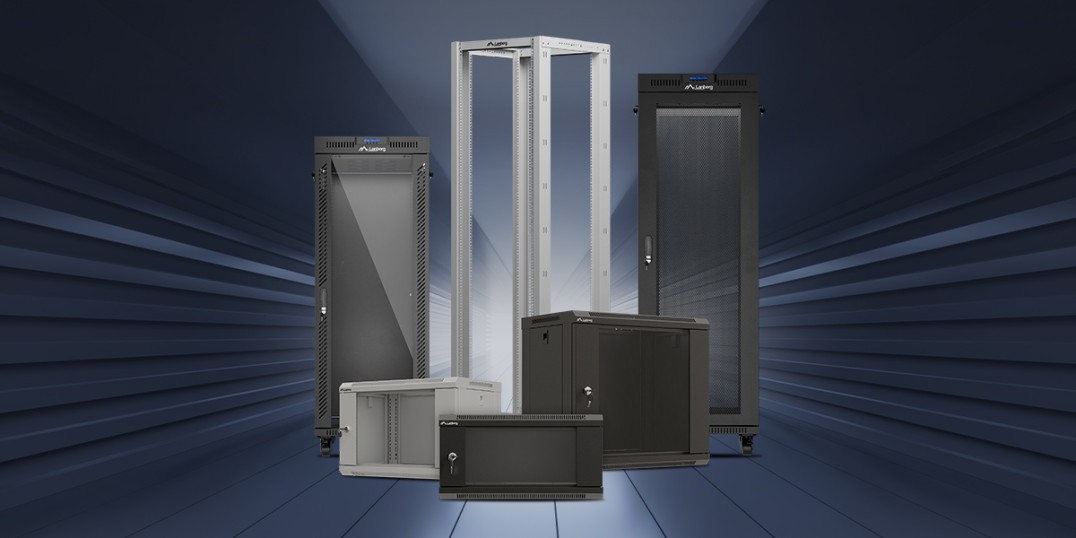

Racková skriňa je štandardizovaná skriňa na montáž IT/telekomunikačných/AV zariadení, ktorej základom je šírka 19″ (menej často 10″) a rozdelenie výšky na jednotky "U" (1U = 44,45 mm). Štandardizácia znamená, že patch panely, prepínače, servery, jednotky UPS a príslušenstvo pasujú na rovnaké montážne lišty a servis je predvídateľný. Dobrá skriňa nie je len oceľový rám s dverami: je to premyslená cesta prúdenia vzduchu, bezpečný rozvod energie, uzemnenie prvkov a priestor pre rast, ktoré spolu skracujú prestoje a znižujú prevádzkové náklady.
Normy: 19" (profesionálny trh), 10" (SOHO - Small Office/Home Office; kancelária, serverovňa, laboratórium/AV); montáž na koľajnice s rozstupom U, skrutky M6 + klietkové matice.
Telo skrine: montáž na stenu alebo na podlahu; presklené/perforované dvere; odnímateľné bočné panely; káblové vstupy.
Ciele: usporiadanie a štandardizácia, kratší servisný čas, vyššia spoľahlivosť, bezpečnosť a estetika.
Ako čítať špecifikácie a plánovať rozmery?
Špecifikácia každej rackovej skrine sa obmedzuje na tri rozmery: šírka (19″/10″), výška (U) a hĺbka (vonkajšia a montážna - vzdialenosť medzi lištami). Pred výberom modelu vykonajte inventarizáciu zariadenia, spočítajte jednotky U a pripočítajte 20 - 30 % rezervu. Vypočítajte hĺbku "v reálnych hodnotách": šasi + zástrčky + polomer ohybu kábla. Skontrolujte aj nosnosť (v prípade nástenných jednotiek), smer otvárania dverí a možnosť otočenia závesov a v prípade podlahových skriniek - vyrovnanie a prípadné ukotvenie.
Výška v U - rezerva, ktorá šetrí projekty
Plánovanie "na hranici" sa končí bez priestoru pre organizéry alebo dodatočný patch panel. Minimálna rezerva 20-30 % umožňuje rozšíriť inštaláciu bez reorganizácie celej skrine.
Prax: spočítajte U všetkých zariadení, pripočítajte +20-30 %, naplánujte voľný 1U nad obzvlášť "horúcimi" prvkami.
Hĺbka - vonkajší a montážny rozmer
Pri nástenných skrinkách najčastejšie 450-600 mm, pri stojacich 600/800/1000/1200 mm. Nezabudnite na skutočný montážny priestor, napájacie/ethernetové zástrčky a polomery ohybu - najmä pre patch káble vpredu.
Tip: pre servery/UPS jednotky uprednostnite 1000-1200 mm; pre SOHO/CCTV bude bezpečnou voľbou 600 mm.
Dvere a servisný prístup
Sklenené dvere zlepšujú akustiku a umožňujú rýchlu vizuálnu kontrolu; perforované dvere zlepšujú prúdenie vzduchu. Odnímateľné bočnice a rozumný prístup do zadnej časti skracujú zásahy.
Tip: všade tam, kde je prioritou nízka hlučnosť.
Nosnosť a stabilita
Nástenné jednotky sú obmedzené stenou a konzolami, takže ťažké prvky (UPS) sú výnimkou. V stojanových skrinkách montujte najťažšie moduly nízko, vyrovnajte skrinku a - pri vysokom zaťažení - ju ukotvite.
Pravidlo: hmotnosť klesá, ťažisko zostáva nízko, zvyšuje sa bezpečnosť.
Nástenné skrine - kompaktný distribučný uzol
Nástenné skrine sú ideálne pre SOHO, malé kancelárie, podlahové rozvádzače (IDF) a CCTV. Typické 9-12U s hĺbkou 600 mm pojmú smerovač/ONT, prepínač PoE, 1-2 patch panely a NVR, pričom zostáva rezerva na prehľadné vedenie káblov. Pri inštaláciách PoE a monitorovacích zariadeniach môže byť problémom teplo - oplatí sa použiť perforované dvere a panel s ventilátorom a termostatom. Obmedzením je často nosnosť steny; ak plánujete UPS, overte si prípustné zaťaženie a namontujte ju na policu čo najnižšie.
Kedy sa rozhodnúť: uzol miestnej siete, NVR + PoE, mikrosieť v domácnosti/kancelárii.
Východiskové rozmery: od 4U do 12U, hĺbka 350-450 mm (rezerva na zástrčky a prepojovacie káble).
Ventilácia: 2-4-ventilátorový panel + termostat; voľný 1U nad "ohrievačmi".
Príslušenstvo: polička pre NVR/UPS, organizér 1U, kartáčový panel, 1U PDU, sada skrutiek M6.
Podlahové skrine - základ serverovní a väčších IDF/MDF
Keď narastie počet zariadení a požiadavky týkajúce sa napájania, chladenia a kabeláže, je čas na podlahovú skriňu. V kanceláriách je dobrým východiskovým bodom 15U-32U (najčastejšie 600x600, 600x800 mm) a v serverovniach od 37U-47U (od 600x1000/1200 alebo 800x1000/1200 mm) s perforovanou prednou/zadnou časťou. Najťažšie moduly - online jednotky UPS, batérie - montujte čo najnižšie; v prípade potreby skrinku vyrovnajte pomocou nožičiek alebo koliesok a ukotvite k podlahe. Zaslepovacie panely 1-2U medzi blokmi zariadení zlepšujú smerovanie chladenia a znižujú "skraty" prúdov vzduchu.
Kedy sa rozhodnúť: servery na výsuvoch, polia, väčšie jednotky UPS, vertikálne PDU, veľa kabeláže.
Počiatočné rozmery: V kanceláriách je dobrým východiskovým bodom 22-32U (najčastejšie 800 × 1000 mm) a v serverovniach 42-47U (800 × 1000/1200 mm).
Napájanie: dvojitý prívod, PDU 0U na oboch stranách, aspoň 30 % výkonová rezerva.
Organizácia: vertikálne káblové manažéry, kefové vstupy v hornej/dolnej časti, zaslepovacie panely medzi zariadeniami.
Otvorený rack - úplný prístup a maximálna flexibilita
Otvorený rack (otvorený 19″ rám) je riešením pre laboratóriá, skúšobné stoly a integráciu AV. Absencia krytu znamená maximálnu ventiláciu a bleskovú zmenu konfigurácie, ale vyžaduje kontrolované prostredie - bez náhodného pohybu a nadmernej prašnosti.
Výhody: 360° prístup, rýchle zmeny, vynikajúce tepelné vlastnosti.
Tipy: kolieska + priečne výstuhy, suché zipsy/zipsové väzby, vertikálne rebríky pre zväzky.
Obmedzenia: znížená fyzická ochrana - vhodné len pre "čisté" zóny.
Chladenie a akustika - disciplína, ktorá sa oplatí
Chladenie by sa malo plánovať tak, aby podporovalo prúdenie vzduchu spredu dozadu. Perforované dvere a zaslepovacie panely obmedzujú miešanie prúdenia vzduchu. V kancelárskych priestoroch dobre fungujú ventilátory s premenlivými otáčkami a termostatom - menej hluku, stabilnejšie teploty. Prepínače PoE a NVR môžu rozptýliť veľa tepla; nechajte nad nimi voľnú 1U alebo vynúťte vyšší prietok vzduchu.
Najlepšie postupy
Perforácia vpredu/vzadu, zaslepovacie panely 1-3U, voľné RU nad horúcimi miestami.
Vyhnite sa "skratom" prúdenia vzduchu - oddeľte studené a horúce zóny.
Monitorujte teplotu - reálne nastavte prahové hodnoty alarmu.
Automatizácia
Ventilátorové panely + termostat; chladenie funguje, keď je to potrebné, nie stále "na plný plyn".
Akustika
Sklo + tesnenia v oblastiach citlivých na hluk; nezabudnite na kompromis s tepelnými zdrojmi.
Výkon a bezpečnosť - rezervy prinášajú pokoj
Organizujte napájanie prostredníctvom jednotiek PDU: v nástenných skriniach - 1U; v stojanových - vertikálne 0U (viac zásuviek, kratšie káble). Navrhujte s 30 % rezervou pre zásuvky a napájanie. Jednotky UPS v stojanoch montujte na výsuvy; v kritických systémoch zvážte online UPS s údržbovým bypassom. Uzemnite všetky prvky skrine (šasi, dvere, panely) a kontrolujte prístup do miestnosti.
Plán napájania: rezerva ≥ 30 % pre rast záťaže a teploty.
Topológia: ak je to možné - dve nezávislé napájania.
Bezpečnosť: uzemnenie, zámky, obmedzená demontáž panelov.
Riadenie káblov - rýchlejší servis a menej chýb
Ukončujte pevnú kabeláž na patch paneloch a na zariadeniach používajte krátke, označené patch káble. Vpredu používajte horizontálne organizéry a v podlahových skrinkách vertikálne rebríky. Kartáčové panely umožňujú viesť zväzky zhora/dole bez straty estetiky a znižujú vnikanie prachu. Vlákna smerujte oddelene, pričom zachovajte polomery ohybu.
Organizácia: patch panel = hranica medzi pevnou kabelážou a patchovaním.
Ergonómia: jemné ohyby, rezervy na uvoľnenie, označenia portov a zväzkov.
FO: oddelené trasy a polomer ohybu v súlade s odporúčaniami výrobcu.
Prispôsobenie scenáru - ako neprekročiť
V domácnosti/mikro kancelárii sa najlepšie osvedčí 19″ nástenný rozvádzač 4-12U s hĺbkou 350-450 mm (pre NVR/PoE: 450-600 mm). V IDF/MDF zvoľte nástennú montáž 12-15U (350-600 mm) alebo prejdite na podlahovú montáž 15-32U - šasi 600 × 600 alebo 600 × 800 mm.
Serverovňa s "jednou skriňou" znamená 37-47U stojacu skriňu (najčastejšie 42-47U) s rozmermi 600×1000/1200 alebo 800×1000/1200 mm, s perforovanou prednou/zadnou časťou, vertikálnymi 0U PDU na oboch stranách a 1-3U zaslepovacími panelmi medzi blokmi zariadení.
Laboratóriá a AV systémy využijú otvorený rack 18-42U - plný prístup a vynikajúce tepelné vlastnosti, ale len v kontrolovanom prostredí; pridajte kolieska, priečne výstuhy a suché zipsy/zipy.
SOHO / CCTV
Skriňa: nástenná 9-12U, 600 mm.
Doplnky: ventilátor + termostat, 1U PDU, 1U organizér, polica pre NVR/UPS.
Kancelária (IDF/MDF)
Skriňa: nástenná 12-15U alebo podlahová 22-32U.
Priority: prehľadné vedenie káblov, U-hrana, úhľadné čelo.
Serverovňa
Skriňa: podlahová 42-47U, 800 × 1000/1200 mm.
Priority: perforovaná predná/zadná časť, PDU 0U na oboch stranách, zaslepovacie panely, čisté vertikály.
Laboratórium / AV
Skriňa: otvorený rack 18-42U.
Priority: rýchla rekonfigurácia, plný prístup, organizéry na suchý zips/vertikály.
Najčastejšie chyby a ako sa im vyhnúť
Najčastejšie nie je dostatočná U rezerva a montážna hĺbka, takže zástrčky narážajú na dvere a každý nový prvok vyvoláva "domino efekt". Rovnako časté je podcenenie chladenia (PoE/NVR) a "výkon dimenzovaný na hranicu". Ťažké moduly namontované vysoko zvyšujú ťažisko a riziko prevrátenia.
Priestor pre hlavu: +20-30 % U a +30 % výkonu.
Hĺbka: zahŕňa zástrčky a polomery ohybu; skontrolujte hĺbku medzi koľajnicami.
Tepelné prvky: perforácia, ventilátory, zaslepovacie panely; voľné ŽP nad horúcimi prvkami.
Stabilita: UPS/batérie v spodnej časti, vyrovnanie a prípadné ukotvenie.
Príslušenstvo, ktoré má skutočný význam
Ide o drobnosti, ktoré skracujú čas servisu a zvyšujú spoľahlivosť. Police (pevné/posuvné) pre zariadenia bez "uší", výsuvy pre servery, zaslepovacie panely 1-2U zlepšujúce smerovanie chladenia, PDU 1U/0U na poriadny rozvod energie, kartáčové panely, organizéry a zásoba skrutiek M6 s klietkovými maticami.
Montáž: police, výsuvy, súpravy M6.
Chladenie: zaslepovacie panely, ventilátory + termostat.
Objednávka/napájanie: 1U/0U PDU, organizéry, kartáčové panely, pásky so suchým zipsom/spojky na zips.
Zhrnutie
Výber rackovej skrine začnite od jej úlohy (SOHO/IDF/serverovňa/laboratórium), potom počítajte U a hĺbku "reálne", navrhnite chladenie a napájanie s rezervou a nakoniec sa postarajte o osvedčené postupy správy káblov. Rezervy sú vašou poistkou: +20-30 % U a +30 % výkonu zabezpečia, že inštalácia zostane prevádzkyschopná a pripravená na rast.
SOHO/CCTV: nástenná 19″ 4-12U, 350-450 mm (pre NVR/PoE: 450-600 mm); ventilátor s termostatom, 1U PDU, voľná 1U nad "ohrievačmi".
IDF/MDF: montáž na stenu 12-15U alebo na podlahu 15-32U (600 × 600 / 600 × 800 mm); organizéry (horizontálne/vertikálne) a záslepky 1-3U.
Serverovňa: podlahová 37-47U (najčastejšie 42-47U), 600×1000/1200 alebo 800×1000/1200 mm; perforovaná predná/zadná časť, 0U PDU na oboch stranách, 1-3U zaslepovacie panely, dvojitý prívod energie a ≥30% výkonová rezerva.
Laboratórium/AV: otvorený rack 18-42U - plný prístup a rýchla rekonfigurácia v kontrolovanom prostredí; kolieska + priečne výstuhy, suché zipsy/zipsové väzby, vertikálne rebríky.
Dobre zvolená racková skriňa je investíciou do stability a nižších TCO - organizuje kabeláž, zlepšuje chladenie a skracuje servisný čas. Teraz máte k dispozícii kompletný súbor kritérií na kvalifikované rozhodnutie: od výšky v U a skutočnej montážnej hĺbky, cez typ dverí a plán chladenia až po rozvod energie a príslušenstvo. Namiesto "kompromisov pre dnešok" si vyberte riešenie, ktoré ponecháva rezervu pre zajtrajšok.
