Štruktúrovaná kabeláž LAN: Medené káble RJ45 a patchcordy, keystone moduly, zásuvky, zástrčky a sieťové konektory

Čo je štruktúrovaná sieť a prečo je dôležitá?

Definícia a zásady štruktúrovanej siete

Štruktúrovaná sieť Ethernet je komplexný telekomunikačný prenosový systém určený na širokú škálu aplikácií, ako je prenos dát, hlasu a videa. Štruktúrovaná sieť pozostáva z pasívnych komponentov, ako sú medené káble, optické vlákna, zásuvky, patch panely a ďalšie komponenty, ktoré spájajú distribučné body a koncových používateľov v rámci jednej ucelenej infraštruktúry. Štruktúrovaná kabeláž je systém univerzálnej telekomunikačnej kabeláže, ktorý poskytuje flexibilitu a možnosť jednoduchého rozšírenia siete v budúcnosti.

Význam správnej štruktúrovanej kabeláže v sieťach LAN

Správna štruktúrovaná kabeláž má zásadný význam pre výkonnosť a spoľahlivosť LAN. Kvalita prenosu údajov, minimalizácia rušenia a zabezpečenie stabilnej prevádzky celej sieťovej infraštruktúry závisí od správnej správy vertikálneho a horizontálneho systému kabeláže. Správny návrh a inštalácia štruktúrovanej siete umožňuje efektívny prenos údajov rýchlosťou zodpovedajúcou potrebám používateľov.

Rozdiely medzi kategóriami (cat) káblov v sieťach LAN, úrovne priepustnosti

Kategórie štruktúrovanej kabeláže určujú maximálnu priepustnosť a frekvenciu prevádzky konkrétneho typu kábla. Najbežnejšie kategórie sú:

Kategória 5e: Káble tejto kategórie podporujú frekvenciu do 100 MHz a šírku pásma do 1 Gb/s.
Kategória 6: Tieto káble pracujú s frekvenciami do 250 MHz a ponúkajú šírku pásma do 10 Gb/s na vzdialenosť do 55 metrov.
Kategória 6a: Táto kategória podporuje frekvencie do 500 MHz a šírku pásma 10 Gb/s na vzdialenosti do 100 metrov.
Kategória 7: Káble tejto kategórie podporujú frekvencie do 600 MHz a šírku pásma do 10 Gb/s. Majú lepšie tienenie ako kategória 6a, čo minimalizuje elektromagnetické rušenie. Používajú sa najmä v priemyselných prostrediach a dátových centrách, kde sa nachádza veľké množstvo zariadení generujúcich rušenie.
Kategória 7a: Tieto káble podporujú frekvencie do 1000 MHz a šírky pásma do 10 Gb/s. Sú určené pre aplikácie, kde sa vyžaduje veľmi vysoká šírka pásma a minimálne rušenie, ako sú napríklad profesionálne audio/video systémy.
Kategória 8.1: Káble tejto kategórie podporujú frekvencie do 2000 MHz a ponúkajú šírku pásma do 25 Gb/s na vzdialenosť do 30 metrov. Používajú sa najmä v dátových centrách, kde sa vyžaduje veľmi vysoká šírka pásma a nízka latencia.
Kategória 8.2: Najnovší štandard, káble tejto kategórie podporujú frekvencie do 2000 MHz a ponúkajú šírku pásma až 40 Gb/s na vzdialenosť do 30 metrov. Kategória 8.2 je určená na použitie v najnáročnejších sieťových prostrediach, ako sú napríklad dátové centrá, kde je kľúčový maximálny výkon a minimálna latencia.

Káble sa líšia aj typom tienenia. Kategória 8.2 ponúka pokročilé metódy tienenia, ktoré ďalej znižujú elektromagnetické rušenie, čo umožňuje spoľahlivý prenos dát aj v tých najnáročnejších podmienkach.

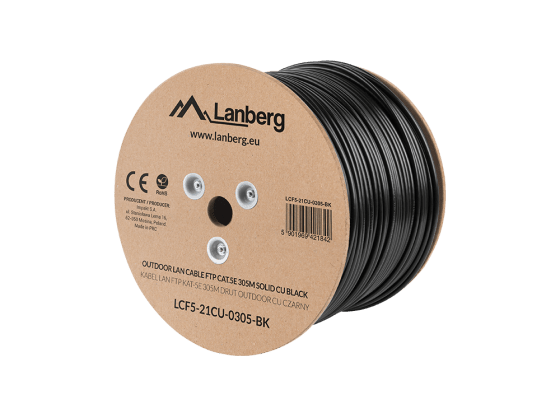

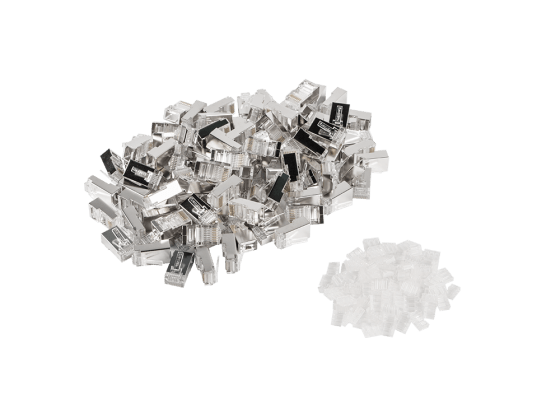

Aké sú typy káblov RJ45 a ako ich používať?

Špecifikácie káblov RJ45, ich použitie a porovnanie

Káble RJ45 sú štandardným médiom na prenos údajov v sieťach LAN. Vyrábajú sa v rôznych kategóriách, napríklad 5e, 6 a 6a, čo ovplyvňuje ich šírku pásma a frekvenciu prevádzky. Káble RJ45 môžu byť tienené (FTP) alebo netienené (UTP), čo ovplyvňuje odolnosť voči elektromagnetickému rušeniu.

Aký kábel RJ45 si vybrať pre systém štruktúrovanej kabeláže: cat 5/6/7/8?

Výber správneho kábla RJ45 závisí od technických špecifikácií siete a potrieb používateľov. Na väčšinu kancelárskych aplikácií postačuje kategória 5e, ale pri náročnejších aplikáciách, ako je napríklad prenos videa s vysokým rozlíšením, sa oplatí investovať do káblov kategórie 6 alebo 6a.

Ako vykonať efektívnu inštaláciu štruktúrovanej kabeláže?

Najdôležitejšie kroky pri inštalácii sieťovej kabeláže

Plánovanie: Určenie požiadaviek na sieť a príprava plánu inštalácie.
Výber materiálu: Výber správnych káblov, zásuviek, patchcordov a ďalších komponentov.
Inštalácia: Inštalácia káblov v súlade s normami EN 50173, inštalácia zásuviek a keystonov.
Testovanie: Kontrola správnosti inštalácie a kvality pripojenia.

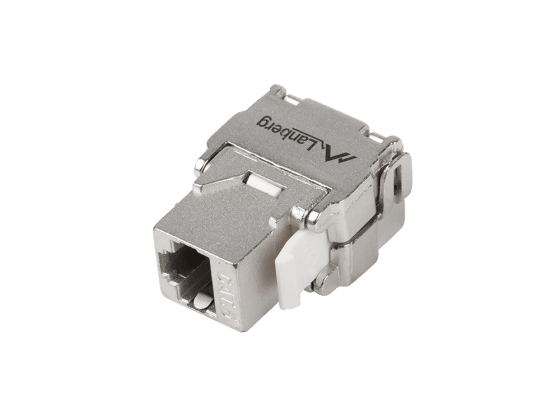

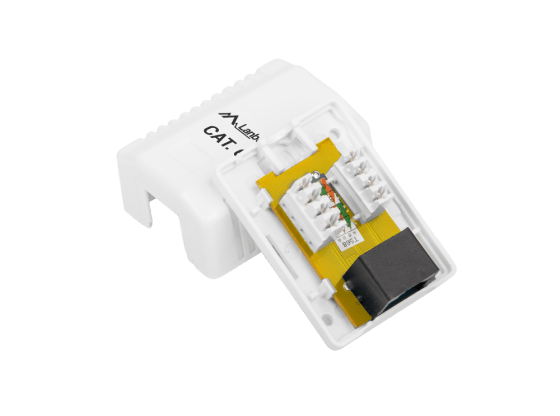

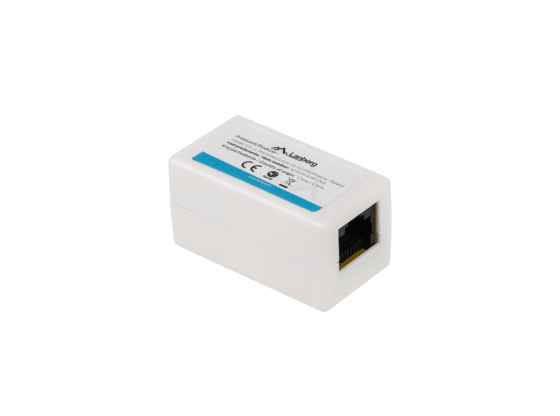

Výber vhodných zásuviek a keystonov pre LAN.

Zásuvky a keystony sú kľúčovými komponentmi sietí LAN, pretože sa používajú na pripojenie koncových zariadení. Výber správnych komponentov závisí od kategórie kabeláže a technických špecifikácií siete. Je dôležité, aby boli kompatibilné s použitými káblami a zabezpečili spoľahlivé pripojenie.

Čo znamenajú pojmy UTP a FTP v kontexte sieťovej kabeláže?

Rozdiely medzi káblami UTP a FTP v sieťach LAN

Káble UTP (Unshielded Twisted Pair) a FTP (Foiled Twisted Pair) sa líšia spôsobom tienenia. Káble UTP sú netienené, vďaka čomu sú lacnejšie a jednoduchšie sa inštalujú, ale sú menej odolné voči elektromagnetickému rušeniu. FTP sú tienené, vďaka čomu sú odolnejšie voči rušeniu, ale sú aj drahšie a ťažšie sa inštalujú.

Výhody a nevýhody používania tienených a netienených káblov

Tienené káble (FTP) poskytujú lepšiu ochranu proti rušeniu, čo je dôležité v prostredí s vysokou úrovňou elektromagnetického rušenia. Sú však drahšie a ťažšie sa inštalujú ako netienené (UTP) káble. Káble UTP sa ľahšie inštalujú a sú flexibilnejšie, ale môžu byť menej účinné v prostrediach s vysokou úrovňou rušenia.

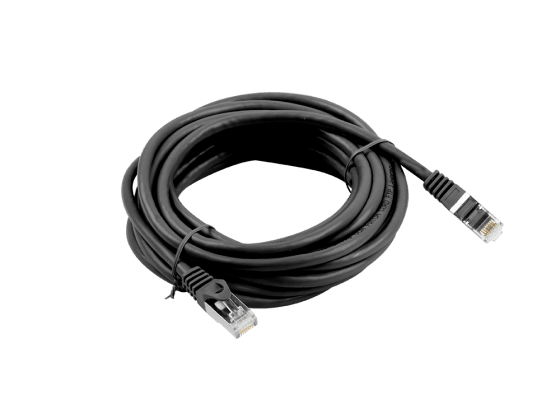

Ako zabezpečiť efektívnu sieť LAN: aké káble a patchcordy si vybrať?

Technológie a štandardy kabeláže, ktoré podporujú vysokorýchlostný prenos dát

Moderné káblové technológie, ako napríklad káble kategórie 6a, podporujú vysokorýchlostný prenos dát rýchlosťou až 10 Gb/s. Normy, ako napríklad norma EN 50173, zabezpečujú, aby sa pri inštalácii dodržiavali osvedčené postupy, minimalizovalo sa riziko rušenia a zlepšil sa výkon siete.

Význam správnej správy systému štruktúrovanej kabeláže

Správna správa systému štruktúrovanej kabeláže je kľúčom k dlhodobému výkonu a spoľahlivosti LAN. To zahŕňa pravidelnú kontrolu, testovanie a údržbu, aby sa zabezpečilo, že všetky pripojenia sú v dobrom stave a že systém je optimalizovaný na prenos údajov maximálnou rýchlosťou a s minimálnymi poruchami.
